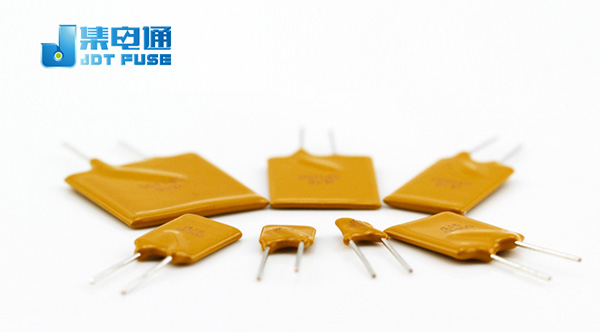

插件自恢復保險絲額定電流與溫度的關系

      插件自恢復保險絲幾個重要參數：最大電壓Vmax、最大電流Imax、維持電流Ihold、動作電流Itrip，這兩個我們默認的數值都是在25℃的常溫下的數據，還有動作時產生的功率Pd，最小內阻Rimin，最大內阻Rimax，上機后1小時的最大內阻R1max。我們在進行插件自恢復保險絲選型時不僅僅會考慮以上一些主要參數，還會考慮到板子的工作環境溫度，因為保險絲在不同的工作環境溫度，額定電流值不一樣，下面我們就主要來詳細了解插件自恢復保險絲額定電流與溫度的關系。

        上圖的溫度與電流折減比例表格，我們用一個具體的料號來詳細說明：

A16-100，該型號的保險是為插件自恢復保險絲，在常溫（25℃）的工作環境溫度中，額定電流為1.0A；當工作環境溫度為0℃時，該料號插件自恢復保險絲的額定電流為常溫時的120%即1.2A；而當工作環境溫度為-20℃時，該料號插件自恢復保險絲的額定電流為常溫時的130%即1.3A；當工作環境溫度為-40℃時，該料號插件自恢復保險絲的額定電流為常溫時的145%即1.45A。而當工作環境溫度為+40℃時，該料號插件自恢復保險絲的額定電流為常溫時的88%即0.88A；當工作環境溫度為+50℃時，該料號插件自恢復保險絲的額定電流為常溫時的80%即0.80A；當工作環境溫度為+60℃時，該料號插件自恢復保險絲的額定電流為常溫時的71%即0.71A；當工作環境溫度為+70℃時，該料號插件自恢復保險絲的額定電流為常溫時的66%即0.66A；當工作環境溫度為+85℃時，該料號插件自恢復保險絲的額定電流為常溫時的56%即0.56A。

    以上數據說明，在進行插件自恢復保險絲選型時，產品的工作環境溫度也是決定選型時的一個重要因素。
